39.9.58. Zweibrücken, Bibliotheca Bipontina, Hs. 18 B
Bearbeitet von Rainer Leng
KdiH-Band 4/2
1546 (160r; 233v).
Süddeutschland.
Herkunft unbekannt; 148r nur teilweise zu erkennende Gußinschrift auf einem Geschütz: ERZOG CAR / VS DVX; 87v und 76v Feuerzeug mit bayerischen Wappen.
1. | 2r–181r | Franz Helm, ›Buch von den probierten Künsten‹ |
2. | 182r–233v |
Michael Ott von Achterdingen, Jacob Preuß, ›Kriegsregiment‹
›Statt Regiment vnd Ordnung einer besatzung der schloß etc. Item ein iede besatzung dan man sich vorsicht‹ |
Papier, 5 + 237 Blätter (zwei moderne und ein altes Vorsatzblatt nicht foliiert, 1r aufgeklebter jüngerer Titel, moderne Bleistiftfoliierung 1–237, folgen noch zwei moderne, nicht foliierte Nachsatzblätter; verbunden: Titel, Vorrede und Register ab 168r; Seitenverweise im Text lassen auf beschnittene Seitenzahlen schließen), 325 × 220 mm (54–81 eine eingebundene Lage 315 × 195 mm), Kursive von zwei Händen: Hand I: 2r–52r und 152v–233v, Hand II: 52r–152v (mit stärkeren Schwankungen), bei beiden Überschriften in Textura, einspaltig, 24–34 Zeilen.
bairisch.
Insgesamt 63 aquarellierte Federzeichnungen 34r–37r, 42v, 55v, 56v, 57r, 60v–61v, 62v, 68r, 70r, 76v, 81v, 83v–84v, 86v–87v, 89v, 91rv, 94rv, 95v, 111r, 118v, 129v, 130r, 132v, 133r, 134r, 135r, 137r–138r, 139r, 140r–141r, 143r, 144r, 145v–147r, 148rv, 155v/156r, 163v–167v, vermutlich von einer geübten Hand.
Die meisten Zeichnungen ab 110 × 110 mm im laufenden Text, ganzseitig unter Überschrift nur 34r–35r, 37r, 42v, 61r, 148r, doppelseitig nur 145v/146r, 146v/147r, 163v/164r, Ausfalttafeln bis 835 × 325 36rv, 155v/156r, 165rv, 166rv, 167rv.
Geräte meist in einfacher Seitenansicht mit nur selten angedeutetem Rasengrund, oberflächliche Darstellung bei den meisten Feuerwerken, nur gelegentlich durch Zufügungen von Binnenzeichnungen gegenüber den Vorlagen aufgewertet; regelmäßige Aufwertung jedoch bei Personendarstellung durch aufwendige Bekleidung, feinere Gesichtszeichnung, szenische Einbettung in Landschaftshintergründe mit naturalistischem Pflanzenwuchs und Architektur; Bildbestand völlig übereinstimmend mit den ältesten Abschriften des ›Buchs von den probierten Künsten‹, davon abweichend lediglich die Zusammenstellung der Brechzeuge zu einer Ausfalttafel; zu Text Nr. 2 siehe Parallelüberlieferung in Berlin, Ms. germ. fol. 5 (siehe Nr. 39.10.3.), Ms. germ. fol. 6 u. ö.
Braun, Rot, Gelb, Ocker, Blau, Rosé, Orange, Grün, Schwarz.

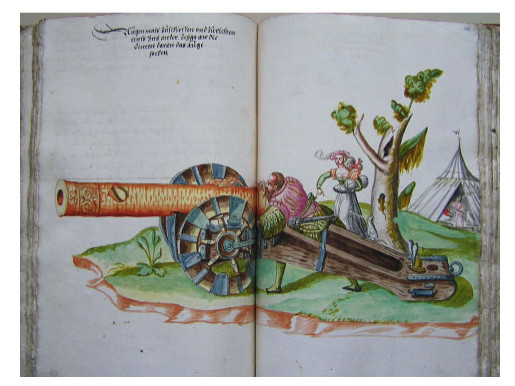

Taf. XXIXa: 145v/146r. Franz Helm, ›Buch von den probierten Künsten‹: Büchsenmeister beim Richten eines Geschützes.
