39.9.43. Weimar, Herzogin Anna Amalia Bibliothek, Q 344
Bearbeitet von Rainer Leng
KdiH-Band 4/2
Nach 1587 (Vorderdeckel und S. 184), Nachträge nach 1626 (1638 S. 279, 1626 S. 280, 1632 S. 282).
Süddeutschland.
Urheber der Bearbeitung vermutlich ein am Türkenfeldzug 1587 beteiligter (Augsburger?) Büchsenmeister (S. 184); von einem Nachbesitzer ein Monogramm (Hand II) aus den Buchstaben TVK (oder TVR) auf dem vorderen Deckel.
1. | S. 1–274 | Franz Helm, ›Buch von den probierten Künsten‹ (Bearbeitung) |
2. | S. 275–284 | Nachgetragene Rezeptsammlung |
Papier, 142 Blätter (paginiert von der Hand des Schreibers 1–257, dann modern mit Blei fortgeführt), 202 × 150 mm, zwei Hände: Hand I: S. 1–257, regelmäßige Kursive, Überschriften in Bastarda und Textura, 22–24 Zeilen, nicht rubriziert, Hand II: S. 259–284, sowie die im Duktus wechselnden Nachträge der Rezepte sowie der Nachträge in den beiden Spiegeln, Kursive, einspaltig, 20–30 Zeilen, nicht rubriziert.
hochdeutsch mit bairischen Formen.
Insgesamt 35 nicht kolorierte Federzeichnungen S. 84, 85, 91–95, 97, 98, 99 [2], 101–107, 114, 120, 122, 124, 138, 142, 144, 156, 162, 176 [2], 178, 187, 188, 194, 200, nach 238, 278, hinterer Spiegel, von zwei Händen, Hand I S. 84–200, Hand II S. 200 bis hinterer Spiegel.
Zeichnungen wechselnder Größe von 15 × 70 mm bis 160 × 130 mm im laufenden Text, gelegentlich mit Aufschriften und Buchstabenlegenden; ganzseitig mit Beischriften innerhalb der Zeichnung nur 187 und Ausfalttafel 325 × 182 mm nach S. 238 (Schemazeichnung mit Vergleichsmaßstäben von Eisen-, Stein- und Bleigewichten in Nürnberger und Wiener Gewichtseinheiten wie Berlin, Ms. germ. fol. 1129 [siehe Nr. 39.19.5.], 62r); von Hand II noch eine kleine Zeichnung am linken Rand S. 270 und die Zeichnung eines Ofens mit darunterstehender eingerahmter Bildlegende mit Buchstabenverweisen.
Einfache Federzeichnungen mit dünnem Strich, Kugeln und Raketen meist in Schnittzeichnung oder schematischer Darstellung; Bildvorlagen aus der 14-Kapitel-Fassung des ›Buchs von den probierten Künsten‹ nur teilweise verwendet, die Illustrationen der ältesten Fassung standen offensichtlich nicht zur Verfügung; zur Bearbeitung und ergänzenden Inhalten

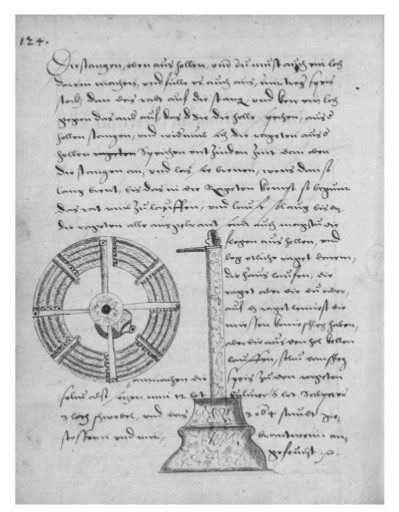

Abb. 143: S. 124. Franz Helm, ›Buch von den probierten Künsten‹ (Bearbeitung): Teile eines Feuerrades.
