39.9.46. Wien, Österreichische Nationalbibliothek, Cod. 10880

Bearbeitet von Rainer Leng

KdiH-Band 4/2

Datierung:

Ca. 1590.

Lokalisierung:

Süddeutschland.

Besitzgeschichte:

Besitzereintrag 1^r Bibliothecae Archid. Ferdinandi (Erzherzog Ferdinand II., 1564–1595), jedoch nicht aus dessen Ambraser Sammlung, laut Tabulae mit Altsignatur Rec. 335 (Rückenschild nur fragmentarisch erhalten), demnach Erwerbung für die Hofbibliothek im 18./19. Jahrhundert.

Inhalt:

1^r–156^v

Franz Helm, ›Buch von den probierten Künsten‹ (14-Kapitel-Fassung)

I. Kodikologische Beschreibung:

Papier, 3 + 157 Blätter (zu Unregelmäßigkeiten der Foliierung und Blattverlusten Leng [2002] Bd. 2, S. 365), 315 × 205 mm, Kursive von einer Hand, Überschriften in Textura, einspaltig, bis zu 34 Zeilen.

Schreibsprache:

hochdeutsch.

II. Bildausstattung:

Insgesamt 75 Seiten mit kolorierten Federzeichnungen, teilweise mehrere Zeichnungen auf einer Seite 12^v, 13^r, 14^r, 14^v/15^r, 15^v–16^ar, 17^r, 20^v, 21^rv, 22^r, 24^r, 25^r, 26^r, 29^rv, 30^r, 31^v, 33^r, 34^r, 35^r–36^v, 38^r, 39^r, 41^v, 43^v, 44^v, 45^v, 46^r, 47^r–48^v, 49^v, 51^r, 53^r–54^r, 55^r, 56^r–57^r, 58^r, 60^v, 62^r–63^v, 65^r, 66^r, 71^r, 72^v–74^r, 76^r–77^v, 78^v, 79^r, 81^v, 84^r, 86^r–88^r, unbekannte süddeutsche Werkstatt, dazu zwei nicht kolorierte Schemazeichnungen von der Hand des Schreibers 142^v, 144^r.

Format und Anordnung:

Format wechselnd von 65 × 75 mm bis nahezu ganzseitig im laufenden Text oder am linken Rand, ganzseitig unter Überschrift nur 12^v, 13^r, 14^r, 15^v–16^ar, 17^r, 49^v, 51^r, 66^r, doppelseitig nur 14^v/15^r, Ausfalttafeln bis 310 × 770 mm 79^r, 84^r, 86^r–88^r; einfache schwarze Kastenrahmen nur 45^v, 65^r, 73^v, 88^r, sonst durchgehend rahmenlos.

Bildaufbau und -ausführung, Bildthemen:

Nahezu kompletter Bildbestand aus dem ›Buch von den probierten Künsten‹ mit einigen Erweiterungen, besonders zu Raketen; rasche Federvorzeichnungen, jedoch sorgfältig, kräftig und lebendig koloriert, insbesondere ausgeprägte Feuergarben und Pulverdampf bei explodierenden Sprengkörpern; Aufwertung einzelner Illustrationen der Vorlage durch Binnenzeichnungen oder Einbindung in Szenen mit Landschafts- oder Architekturrahmen.

Farben:

Blau, Braun, Gelb, Rot, Grün.

Literatur:

Tabulae 4 (1870) S. 249; Unterkircher (1957) S. 142. – Jähns (1889) S. 535; Leng (2001) S. 94. 100; Leng (2002) Bd. 2, S. 365–367.

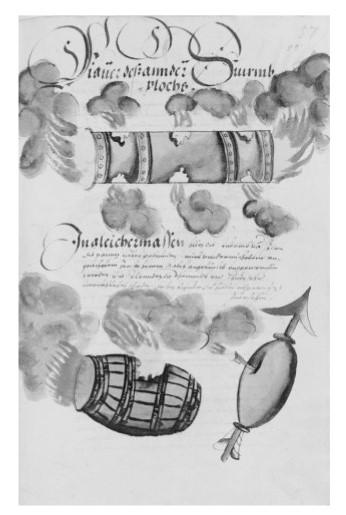

Abb. 144: 57^r. Franz Helm, ›Buch von den probierten Künsten‹ (14-Kapitel-Fassung): Explodierender Sturmblock, Feuerfaß und Feuerpfeil.
