2.4.11. Kassel, Universitätsbibliothek – Landes- und Murhardsche Bibliothek, 4º Ms. chem. 8
Bearbeitet von Norbert H. Ott
KdiH-Band 1
Um 1580–um 1620.
Hessen und Bamberg.
Nr. 176 im Nachlaßinventar des Landgrafen Moritz von Hessen-Kassel von 1632.
Papier, 448 Blätter (ursprünglich 18 selbständige Faszikel), 210 × 165 mm, humanistische Kursive, zahlreiche Hände, einspaltig, 14–31 Zeilen, keine Rubrizierung.
ostfränkisch und südrheinfränkisch.
Elf Federzeichnungen (45v, 46r, 114r, 175v, 190v, 193r, 278v [3], 298v, 392r), mehrere (mindestens drei) Hände.
Drei ganzseitige Darstellungen (45v, 46r, 114r [auf eingelegtem Blatt]); drei in den Schriftblock integrierte Zeichnungen, 1/4–3/4 Seite hoch (175v, 298v, 392r); eine Marginalie am äußeren Blattrand, vier Zeilen hoch (190v), eine am unteren Rand (193r); drei auf der unteren Blatthälfte zusammengefaßte Zeichnungen (278v).
Meist nur lineare Umrißzeichnungen, teilweise mit Kreuzschraffuren, Umrißlinien oft mit dem Lineal gezogen; fahrige, zittrige Schraffurlinien. 114r exakt und sauber gearbeitete Schnittzeichnung mit Parallelschraffur, sonst eher unbeholfene und nachlässige Skizzen.
Deutsche Bildbeischriften 45v, 46r, 193r, 392r; lateinische Bildinschrift 278v.
Öfen mit Destilliereinrichtung (45v, 46r, 392r [Ofen Athanor], 278v), Kolben und Gefäße (175v, 190v, 278v, 298v), Löffel (193r), Schnitt durch einen Ofen (114r).
Keine Farbverwendung.

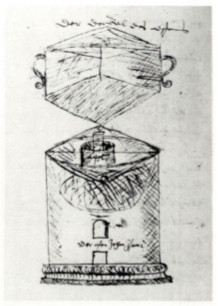

Abb. 26: 45v. Ofen mit Destilliereinrichtung.
