39.4.17. Wien, Kunsthistorisches Museum, KK 6562B

Bearbeitet von Rainer Leng

KdiH-Band 4/2

Datierung:

Ca. 1420–1430 (Wasserzeichen Pfeil und Bogen ähnlich Piccard IX,2, X, 1541: Herrenberg 1400), Blatt 15 ca. 1470–1490.

Lokalisierung:

Süddeutschland.

Besitzgeschichte:

Über die ehemalige Zugehörigkeit zu den Ambraser Sammlungen hinaus Herkunft unbekannt.

Inhalt:
1. 1r–14v Konrad Kyeser, ›Bellifortis‹, deutsch-lateinisches Fragment

1r Schutzschirm, deutsch

1v Deutsche Beischrift zu einem Schirm

2r Schwimmhilfe, textlos

3r Schwimmhilfe, textlos

4r Schwimmhilfe, textlos

5v Taucher mit Blase, textlos

6r Deutsche Beischrift zum Taucher

6v Unvollendete Illustration, Wasser und Steine, Taucher fehlt

7v Taucher, textlos

8v Streitwagen, deutsch-lateinische Beischrift

9r Streitkarren, deutsch-lateinische Beischrift

9v Deutsche Beischrift zu einem Streitwagen

10r Kampfwagen, textlos

10v Streitwagen, deutsche Beischrift

11r Streitwagen, deutsch-lateinische Beischrift

11v Deutsche Beischrift zu einem Streitkarren

12r Sichelbewehrter Kampfwagen, textlos

12v Streitwagen, deutsch-lateinische Beischrift

13r Mit Lanzen bewehrter Kampfwagen, textlos

13v Lanzen- und sichelbewehrter Kampfwagen, deutsche Beischrift

14rv Lanzen- und sichelbewehrter Kampfwagen, deutsche Beischrift, Fragment

2. 15rv Anonymus, Büchsenmeisterbuch

Doppelblatt aus einer anderen Handschrift mit Elementen aus dem Formschneider-Umfeld: Brechzeug mit Tannenzapfen, Steigzeug mit Leitern und mechanischen Steighilfen (ähnlich ›Hausbuch‹), Steigleitern mit Mauerkrallen, textlos

I. Kodikologische Beschreibung:

Papier, 15 lose Blätter (modern mit Blei foliiert, alte lateinische Foliierung unten rechts xvii–l noch vorhanden), 300 × 225 mm, Bastarda von einer Hand, rubriziert; letztes Doppelblatt 320 × 215 mm, textlos.

Schreibsprache:

bairisch.

II. Bildausstattung:

Insgesamt 18 aquarellierte Federzeichnungen im ›Bellifortis‹-Fragment von einer Hand aus einer unbekannten süddeutschen Werkstatt, acht weitere Einzelzeichnungen im hinten beiliegenden Doppelblatt von einer Hand, evtl. aus Nürnberger Umfeld.

Format und Anordnung:

Im ›Bellifortis‹-Teil durchgehend ganzseitige Zeichnungen, wechselnd mit Beischriften auf derselben Seite oder mit Beischriften auf Folgeseite; im beiliegenden Doppelblatt 15 ganzseitige Zeichnungen 215 × 160 mm ohne Beischrift.

Bildaufbau und -ausführung, Bildthemen:

Im ›Bellifortis‹-Teil einfache Illustrationen ohne Hintergründe oder Rasengrund, perspektivlos mit Neigung zur geklappten Perspektive, Geräte umrißartig ohne Schraffuren und mit minimaler Binnenzeichnung, flächig koloriert, stereotyp für Metall Blau und für Holz Gelb, Braun für die Tauchhilfen; nur bei den Taucherabbildungen etwas differenzierterer Farbauftrag, jedoch mit ganz grobem Pinsel; im beigelegten Blatt 15 umrißhafte Zeichnungen mit ausgeprägteren Schraffuren, schattierend koloriert.

Farben:

Blau, Rot, Gelb, Braun.

Literatur:

von Sacken (1855) Nr. 49, S. 239 f.; Thomas/Gamber (1976) S. 65; Waldburg (2000) S. 25; Leng (2002) Bd. 2, S. 315. 438.

Weitere Materialien im Internet:

Handschriftencensus

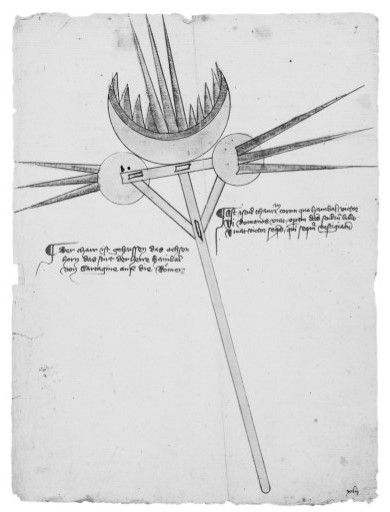

Abb. 97: 9r. Konrad Kyeser, ›Bellifortis‹: Streitwagen ›Ochsenhorn‹.

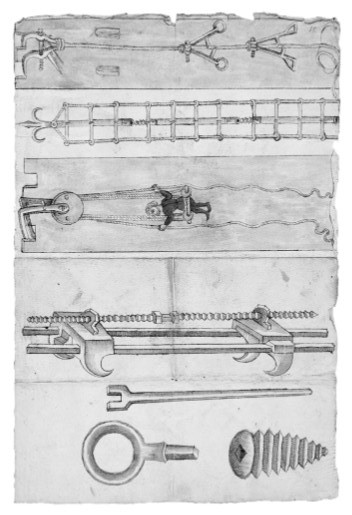

Abb. 98: 15r. Anonymus, Büchsenmeisterbuch: Tannenzapfen, Brechzeug, Steighilfen.

Abb. 97.
Abb. 98.
