39.4.2. Berlin, Staatsbibliothek zu Berlin – Preußischer Kulturbesitz, Ms. germ. quart. 621
Bearbeitet von Rainer Leng
KdiH-Band 4/2
3. Viertel 15. Jahrhundert, Wasserzeichen Traube nicht exakt zu bestimmen, da im Falz, ähnlich
Südwestdeutschland.
Herkunft unbekannt.
1. | 1r–48r | ›Feuerwerkbuch von 1420‹ |
2. | 48r | Feuerwerksrezept |
3. | 49v–60v | Bildkatalog Feuerwaffen und Steigzeug nach ›Bellifortis‹ |
Papier, 6 + 60 Blätter (je drei nicht foliierte Vor- und Nachsatzblätter, Foliierung 1–60 von moderner Hand mit Blei), 195 × 135 mm, Bastarda von einer Hand, einspaltig, 21–23 Zeilen, rote Zwischenüberschriften und Lombarden, rubriziert.
schwäbisch.
16 leicht lavierte Federzeichnungen (49v–50r, 51v, 52v, 53v–54v, 55v, 56v, 57v, 58v–60v) von einer unbekannten, südwestdeutschen (?) Hand.
Durchgehend textlos, ungerahmt, Zeichnungsgröße schwankend von 60 × 40 mm bis 195 × 125 mm; teils mehrere Geräte auf einer Zeichnungsseite.
Einfache Skizzen von Geräten in Seitenansicht oder Aufsicht, gelegentlich Einzeldarstellung von Bauteilen neben der Zeichnung des Gesamtgeräts, leichte Lavierungen, keine Hintergründe oder szenische Kontexte.
49v–50v einfache Büchsen in Burgunderlafetten ähnlich ›Bellifortis‹, 51v–60v Steigzeug und Leitern, anfänglich aus dem ›Bellifortis‹, dann mit Erweiterungen (Steckleiter mit Einzelteilen, 58v Steigbaum mit Seil und Handkurbel, 59v Mauerhaken mit Seilrolle und Sitzgurten), dazwischen 60r ein Feuerfaß.
Grau, Gelb-Braun.

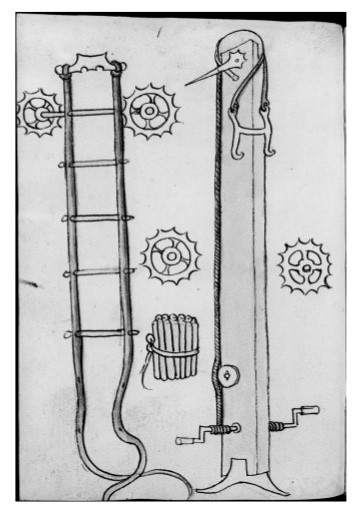

Abb. 87: 58v. Anonymer Bildkatalog: Strickleiter und Steigbaum mit Seilaufzug per Handkurbel.
