39.19.5. Berlin, Staatsbibliothek zu Berlin – Preußischer Kulturbesitz, Ms. germ. fol. 1129

Bearbeitet von Rainer Leng

KdiH-Band 4/2

Datierung:

2. Hälfte 16. Jahrhundert.

Lokalisierung:

Süddeutschland.

Besitzgeschichte:

Aus Sammlung der Grafen Starhemberg-Riedegg auf Schloß Eferding in Österreich (auf dem Rücken unten Papierschild mit älterer Starhembergscher Signatur I. 130); 1889 an die Staatsbibliothek verkauft (vgl. HHB 14, S. 62).

I. Kodikologische Beschreibung:

Papier, 2 + 85 Blätter (je ein modernes unfoliiertes Vor- und Nachsatzblatt, Foliierung von moderner Hand mit Blei), 270 × 200 mm, Kursive mit Zwischenüberschriften in Bastarda, eine Hand, einspaltig, 31–38 Zeilen.

Schreibsprache:

bairisch-österreichisch.

II. Bildausstattung:

53 teilweise kolorierte Federzeichnungen (1^r, 2^r, 5^r,–6^v, 15^r, 16^r, 16^v, 17^v–18^v, 19^v–20^r, 21^v–23^v, 24^v–31^v, 62^r, 66^v, 67^v) von der Hand eines ungeübten Zeichners.

Format und Anordnung:

Ganzseitig nur 8^r, 23^rv, 27^r–31^v, 62^v, 66^v; sonst von 30 × 150 mm bis 150 × 150 mm im laufenden Text, durchgehend rahmenlos.

Bildaufbau und -ausführung, Bildthemen:

Einfache Federzeichnungen mit kräftiger, flächiger Kolorierung bei Metallgeräten und leichter Lavierung bei Holzkonstruktionen; durchgehend ohne perspektivische Elemente, Hintergründe oder Szenen; die meisten Geräte in einfacher Seitenansicht, einzelne Sprengbomben im Schnitt; Bildthemen: 1^r–28^r Feuerpfeile, Sprengbomben, Kugeln, Böller, 23^v Feuerwerkschloß, 24^v–26^v Feuerwerkskörper, 27^r–31^v Schiff, Hebezeug, Antriebstechnik, 62^r verschiedene Kalibermessstäbe, 66^v und 67^v einfache Quadranten.

Farben:

Grau, Schwarz, Graublau, Rot.

Literatur:

Degering 1 (1925) S. 157. – Wegener (Katalog) S. 229; Hans Wegener: Die technischen Handschriften der preußischen Staatsbibliothek. Technikgeschichte 27 (1938) S. 164; Leng (2002) Bd. 2, S. 44–46.

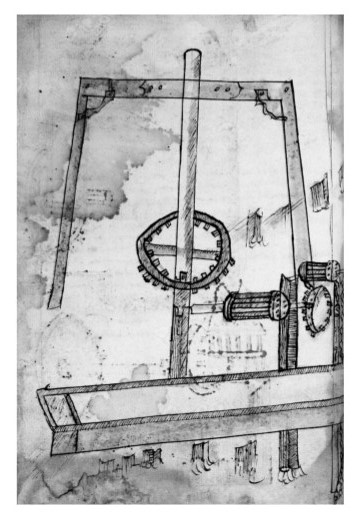

Abb. 174: 31^v. Anonymus, ›Buch von Buchsenmaysterey vnd Geometria‹: Antriebstechnik.
