39.6.7. Wien, Liechtenstein Museum, Hs. 8 (olim Ms. 165.4.2; olim Ms. 5-3-46)
Bearbeitet von Rainer Leng
KdiH-Band 4/2
Nach 1479 (S. 9 Gußinschrift auf einem Mörser mit Rautenwappen ROMAHBERIS VESPASIAN / ANO 1479 Iars, am unteren Rand AMORAETS …).
Süddeutschland.
Herkunft unbekannt, im Vorderdeckel ältere Signaturen Nro. 25 44 Blätter, Ms. B. fach IV, 165.4.2, VA 5-3-46, darunter in Blei HS 8 und Exlibris im Vorderdeckel Ex Libris Liechtensteinianis des Franz Josef II., Fürst von Liechtenstein (1938–1989), Vorsatz verso (irreführender) Hinweis auf ein ähnliches Exemplar in Wien, Bleistift 19. Jahrhundert; die Handschrift ist erstmals nachweisbar in der Bibliothek Hauslab (unter Nr. 4 bei
| S. 1–88 |
Martin Merz (?), Büchsenmeisterbuch, Bildkatalog ohne Beischriften
S. 1 Handbüchse S. 2 Lafette S. 3 Steinschloß S. 4 Drehbank S. 5–15 Bockbüchsen, Tarrasbüchsen, ortsfeste und fahrbare Lafetten, Mehrfachgeschütze, S. 17 fahrbares Mehrfachgeschütz, S. 19 fahrbares Mehrfachgeschütz, S. 20–23 größere fahrbare Geschütze S. 24–26 Hebezeug für Geschützrohre S. 28/29 und 30/31 zwei doppelseitige Darstellungen von Legestücken mit Rückstoßdämpfung S. 32 Bohrer? S. 33–37 Schutzhütten, teilweise mit komplexen beweglichen Wänden, ortsfeste und fahrbare Wehren, Geschützstellung mit Schanzkörben S. 38–56 Mauerhaken, Steigzeug, Steigleitern, teilweise aus Einzelteilen zusammensteckbar S. 57 Steinschloß S. 58–61 Mauerhaken, Steigleitern, Strickleitern S. 62/63 doppelseitige Darstellung einer großen Steigleiter mit doppeltem Mauerhaken, S. 64 Dreifachsteigleiter aus Holz, S. 65–69 Mauerhaken, Einzelteile aus Holz, Metall und Seilen zum Zusammensetzen von Steigzeug S. 70, 71 zwei Darstellungen einer Burg mit Mauerverbauungen aus schanzkorbartigem Geflecht (zum Dämpfen von Beschuß?) S. 72 große fahrbare Armbrust mit Bolzen, S. 73 eiserne Winde S. 74–78 Feuertöpfe, Feuerkugeln, Sprengbomben S. 80/81 doppelseitige Darstellung einer großen fahrbaren und mit Seilzügen steuerbaren Pionierbrücke S. 82–88 Brechzeug, Werkzeug |
Papier, 1 + 45 + 1 Blätter (je ein nicht gezähltes Vor- und Nachsatzblatt, 45 Blätter von moderner Hand paginiert 1–90), 310 × 200 mm, abgesehen von Federproben, teilweise pseudoepigraphischen Gußinschriften S. 9 und S. 28 und Bleistiftnotizen mit Benennungen der Geräte aus dem 19. Jahrhundert, keine Beischriften.
Insgesamt 84 Seiten mit meist einer, gelegentlich mehreren aquarellierten Federzeichnungen; mit leichten Schwankungen im Duktus (Schattierungen, Hintergründe) wahrscheinlich alle von einer unbekannten Hand, ähnlich Heidelberg, Cod. Pal. germ. 126 (Philipp Mönch [siehe Nr. 39.6.3.]) und übereinstimmend mit dem Zeichner des einleitenden Bildkataloges von München, Cgm 599 (Nr. 39.6.4.); das Monogramm FG auf dem ersten und letzten Blatt der Zeichnungen S. 1 und 88 ist vermutlich als Besitzereintrag und nicht als Zeichnermonogramm zu deuten (übereinstimmend mit Nr. 39.9.44. und Nr. 39.6.1.).
Alle Illustrationen auf eigener Seite von ca. 150 × 150 mm bis seitenfüllend 310 × 200 mm, gelegentlich zwei oder mehrere Einzelzeichnungen pro Seite; doppelseitig S. 28/29, S. 30/31, S. 62/63, S. 80/81; im Querformat S. 1–4, S. 10–25, S. 33, S. 34, S. 36, S. 37, S. 70, S. 71, S. 72; auf dem Kopf stehend S. 26, S. 28/29, S. 30/31.
Feuerwaffen in verschiendenen Lafettierungen, Hebezeug, Brechzeug und Einzelteile; sorgfältige Darstellung mit präzise gezeichneten Geräten, einfache Seitenansicht oder leicht überhöhte Perspektive mit Ansätzen zu korrekter perspektivischer Darstellung, abschattierend koloriert, jedoch nur selten mit Hintergrund oder Rasengrund (S. 31, S. 35, S. 36, S. 70, S. 71); durchgehend rahmenlos mit frei im Raum positionierten Geräten, gelegentlich jedoch Andeutung von Schattenwurf durch kleinere Schraffuren (S. 2–14, S. 24, S. 25, S. 28–31, S. 35, S. 37, S. 72, S. 86); entgegen
Braun, Grau, Blau, Grün, Rot, Gelb, Ocker.

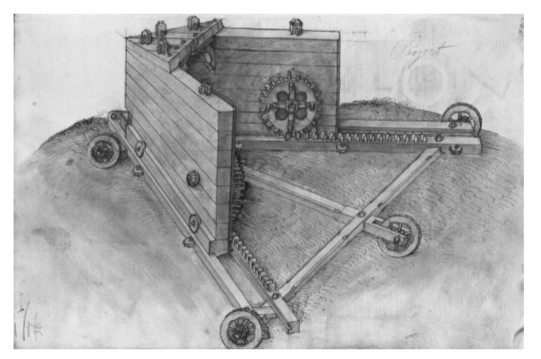

Abb. 109: S. 36/37. Martin Merz, Büchsenmeisterbuch: Fahrbarer Schutzschirm mit Rädermechanismen zur Verstellung der Seitenwände.
